Raptor-45

内置双频天线、数据采用无线传输,内置GPS,支持外接GPS。



既满足了大测深、又兼顾了浅部高分辨率的需求。

内置双频天线、数据采用无线传输,内置GPS,支持外接GPS。



同时得到双频天线的数据,支持数据高速采集传输。

内置双频天线、数据采用无线传输,内置GPS,支持外接GPS。

满足浅部高精度探测的需求,支持数据的高速采集。

全球首款采用RTS技术的三维阵列探地雷达系统,图像对目标体的还原精度高;可实现对测区的全覆盖探测,定位精度高。

标准手推式配置可达8通道,标准车载式配置可达18通道,也可根据需求量身定制。

Raptor-45描述一览表

中心频率 450MHz
产  地 瑞典
品  牌 ImpulseRadar
用  途

三维阵列雷达

典型测深 0~3米(波速0.1m/ns)
保守测深 1.5米(波速0.1m/ns)
最大测深

8米(波速0.1m/ns)

测深说明

典型测深指城市环境,保守测深指素混凝土结构,最大测深与设备最大时窗相关。

Raptor-45参数一览表

技术实现 实时采样脉冲雷达
天线类型

Raptor

中心频率

450 MHz

信噪比 >126 dB
数据位数 16或32 bit
脉冲重复频率 160 MHz
扫描/秒 >800
采集速度 > 130 km/h @ 5 cm水平采样间距(道间距)
时  窗

166 ns

带  宽 >120%;分数带宽,-10 dB
采集模式 测距轮触发,时间触发或手动触发
定  位

测距轮,内置GPS,外接GPS,全站仪

GPS

支持内置+外接GPS(NMEA 0183)

数据时滞

仅为1ms\GPS-时钟

供  电

12 V 可充电锂电池 或 外接12 V DC电源

功  耗

0.5 A/通道

工作时间

4 小时(8通道,2块8.7Ah锂电池)

尺  寸

230×160×160 mm

重  量

2 kg(单天线)

工作温度 -20°~ +50°C
环  境 IP65
认  证 CE & FCC
运载方案

推车(可达8通道)

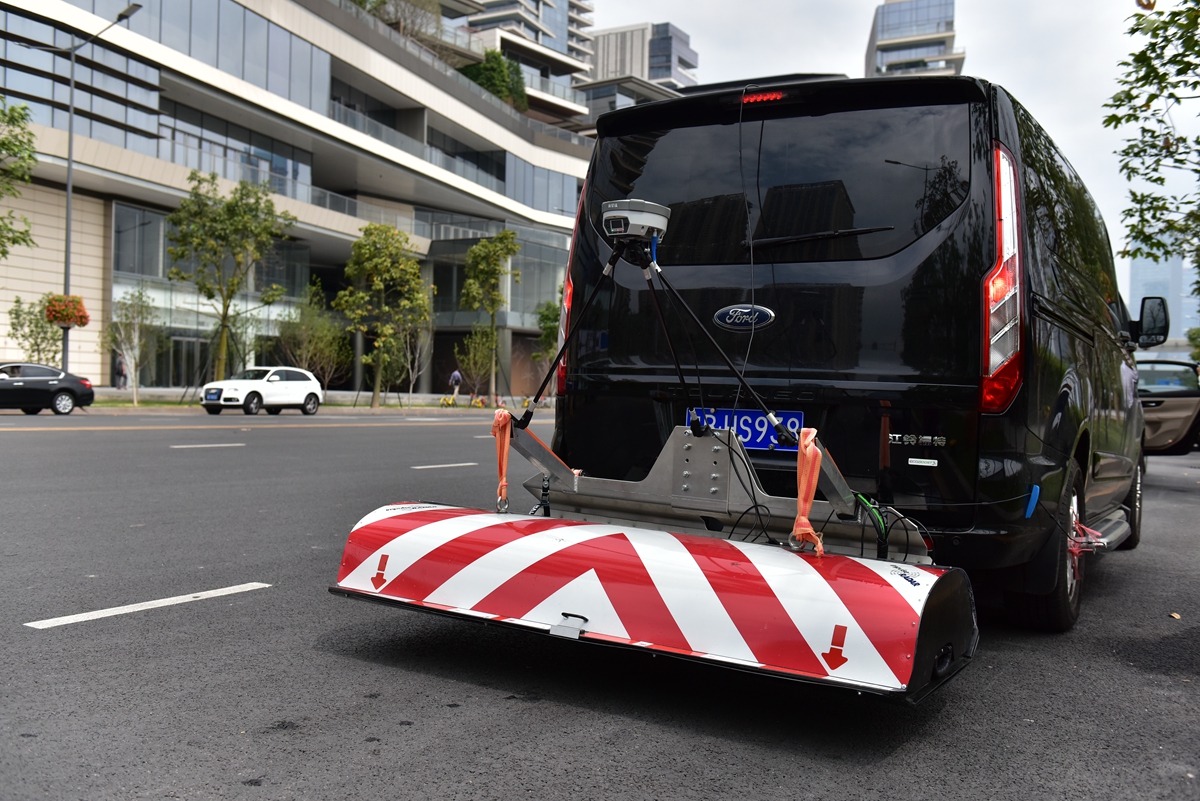

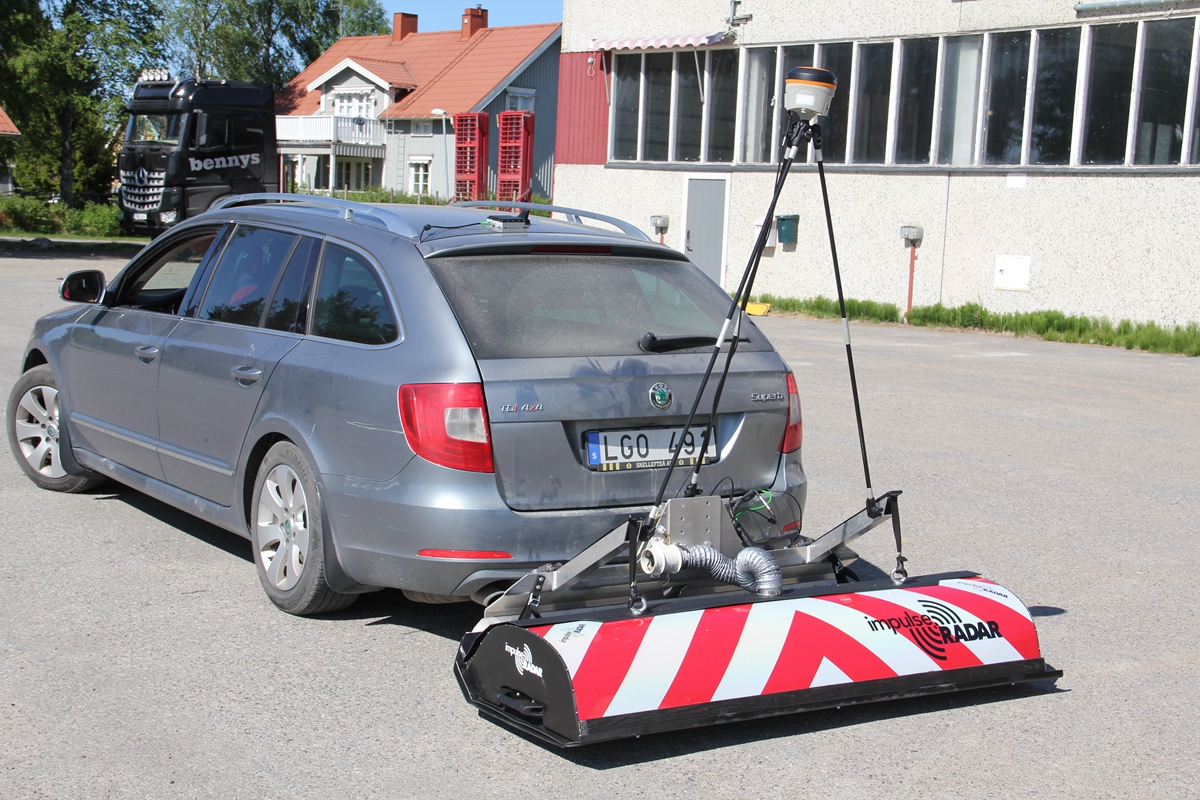

车载(可达18通道)

展开尺寸

90×70×25 cm

190×80×60 cm

扫描宽度

58 cm

140 cm

车   轮

4×Ø315 mm/1×Ø120 mm

与所用车辆一致

重   量

42 kg

87 kg

显示存储 采集 处理
显示器

10英寸以上,强光下可见

15.6英寸以上

操作系统

Win7或更高版本

Win7或更高版本

内  存

>4 G RAM(64位)

>=16G(64位)

处理器

1 GHz 64位(X64) 或更好

2 GHz或更高配置

存  储

>20 G

>500G,固态硬盘最佳

显  卡

带有> WDDM 1.0驱动程序的DirectX 9

独立显卡

接  口

1 GB以太网卡

USB接口

推  荐

松下平板 FZ-G1/或笔记本电脑 CF-31

ThinkPad 工作站

备  注

采集和处理均可采用工作站
