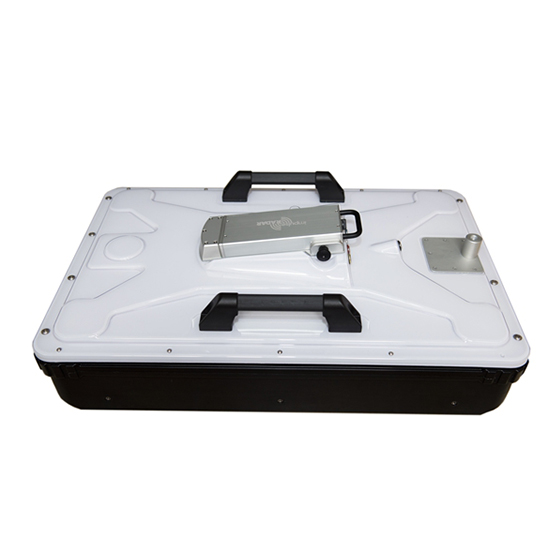

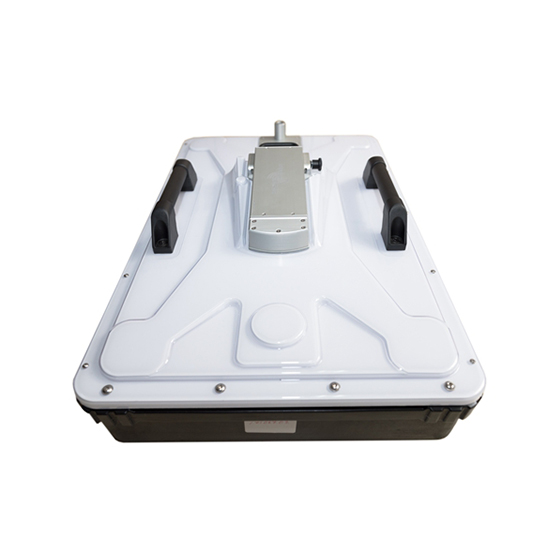

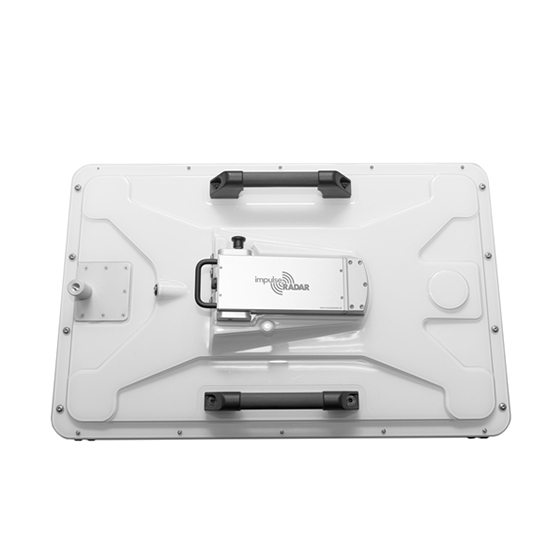

CO1760

内置双频天线、数据采用无线传输,内置GPS,支持外接GPS。



既满足了大测深、又兼顾了浅部高分辨率的需求。

内置双频天线、数据采用无线传输,内置GPS,支持外接GPS。



同时得到双频天线的数据,支持数据高速采集传输。

内置双频天线、数据采用无线传输,内置GPS,支持外接GPS。

满足浅部高精度探测的需求,支持数据的高速采集。

全球首款采用RTS技术的三维阵列探地雷达系统,图像对目标体的还原精度高;可实现对测区的全覆盖探测,定位精度高。

标准手推式配置可达8通道,标准车载式配置可达18通道,也可根据需求量身定制。

CO1760描述一览表
中心频率 170MHz 600 MHz
产  地 瑞典
品  牌 ImpulseRadar
用  途

管线探测;高精度超前地质预报;隧道仰拱探测;路基病害;地质勘察……

典型测深 0~5(波速0.1m/ns) 0~2米(波速0.1m/ns)
保守测深 3米(波速0.1m/ns) 1米(波速0.1m/ns)
最大测深 50米(波速0.1m/ns) 13米(波速0.1m/ns)
测深说明

典型测深指城市环境,保守测深指隧道衬砌及仰拱结构,最大测深与设备最大时窗相关。

CO1760参数一览表
技术实现 实时采样脉冲雷达
天线类型 CrossOver双频
中心频率

频率1:170 MHz(LF)/ 频率2:600 MHz(HF)

激活频率 频率1&频率2(LF&HF) 频率1或频率2(LF或HF)
信噪比 >160dB
动态范围 >160dB
数据位数 16或32 bit
脉冲重复频率 160 MHz
扫描/秒 >800
采集速度 > 130 km/h @ 5 cm水平采样间距(道间距)
时  窗 1050 ns (LF) / 263 ns (HF)
带  宽 >120%;分数带宽,-10 dB
采集模式 测距轮触发,时间触发或手动触发
定  位 测距轮,内置差分GPS,外部GPS(NMEA 0183)
供  电 12 V 可充电锂电池
功  耗 1.3 A 1.0 A
工作时间 7 小时 9 小时
尺  寸

695×445×205 mm

重  量 9.5 kg(包括电池)
工作温度 -20°~ +50°C
环  境 IP65
认  证 CE & FCC
测距轮
测距轮 Ø250 mm
推   车
运输尺寸

920×640×390 mm

展开尺寸

1100×640×1030 mm

车  轮 4×Ø315 mm
重  量

15.3 kg(车净重), 25.7 kg(含车、天线及显示器)

显示存储
分辨率 720×1280或更高
操作系统 Android™ (>ver. 5 Lollipop)或更新版本
内  存 2.7 GB SDRAM 或更高
处理器 Intel Atom x5-Z8550,四核2.3 GHz Krait 400 或更好
推  荐 Panasonic Toughpad FZ-A2 (或同等)
